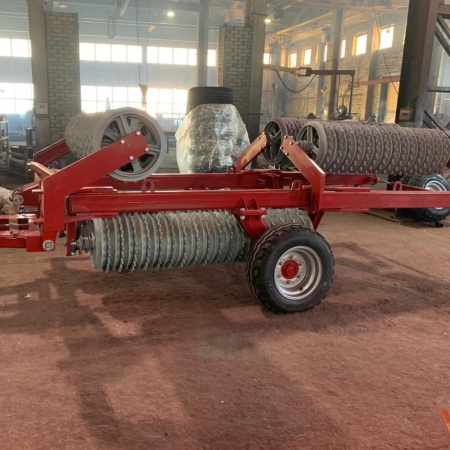

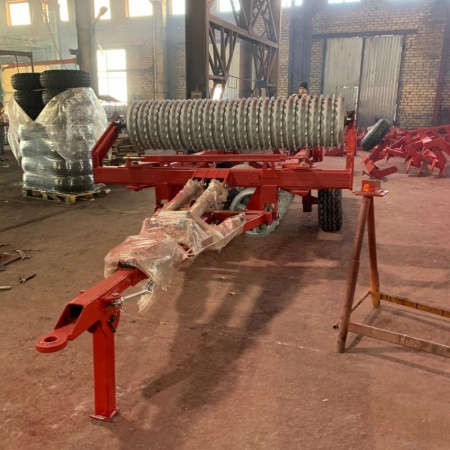

Каток кольчато-зубчатый ККЗ Евро

Описание

Каток кольчато-зубчатый ККЗ Евро предназначен для дробления комьев, разрушения почвенной корки, прикатывания почвы, уплотнения на глубину до 7 см подповерхностного и рыхления на глубину 4 см. поверхностного слоев почвы. После прикатывания поверхность поля покрыта мульчированным слоем почвы, что способствует сохранению влаги.

Предпосевное прикатывание производится для задержания влаги в почве, измельчения крупных комьев земли и выравнивания поверхности поля, а также для уплотнения почвы, что особенно необходимо перед посевом сельскохозяйственных культур. Данная операция снижает проскальзывание и прогрузание опорно-приводных колес сеялки, что повышает равномерность посева и стабилизирует глубину заделки семян.

Послепосевное прикатывание — необходимая операция для влагозадерживания и обеспечения контакта семян с почвой. Такой контакт создает благоприятные условия для получения более раннего и дружного прорастания семян, что имеет существенное значение в повышении урожайности при посеве в засушливых и поврежденных ветровой эрозии районах.

Каток предназначен для использования во всех почвенно-климатических зонах, кроме зоны горного земледелия.

1. Каток собранный по технологии евро имеет увеличенный вес примерно на 485кг против агрегатов, собранных по стандартной схеме с литыми дисками 510мм, это достигнуто за счет того, что диски имеют укороченную ступицу, за счет чего рабочий орган имеет 90 дисков на оси и 85 звездочек.
2. Валы используются Ø60 (марка стали 09Г2С), что позволяет валу испытывать огромные циклические-радиальные нагрузки без изменения его кривизны по всей длине и без износа поверхности. Так же эта марка стали позволяет резьбам вала нести дополнительную нагрузку (резьбы не тянутся при критических нагрузках затяжки).
3. Подшипниковые узлы, марки FKL 210, применяются европейских производителей с самоцентрацией в посадочном отверстии под вал, что позволяет при динамическом изгибе вала (наезд на препятствие) повторить в радиальной обойме (отыграть) изгиб, не нанеся ущерб подшипнику и валу.
4. Рабочие диски (катки) и промежуточная звездочка (чистик) изготовлены из биметалла, что делает их более прочными к механическим ударам и износу ступичного радиуса. Данная технология направлена на снижение коэффициента трения ступицы рабочего диска с внутренней поверхностью самой звезды. При этом сама звезда ко всему прочему имеет утолщение на внутренней посадке, что так же снижает коэффициент трения на 50% относительно звезды, произведенной из стали.
   На обычных катках применяются звезда из стали ст2-3ПС/СП, изготовленная из листа толщиной 10мм, на машинах плазменной резки. Данная технология оставляет на внутреннем радиусе по краям кант, который сильно изнашивает ступицу рабочего чугунного диска, разрушая его в последствии.

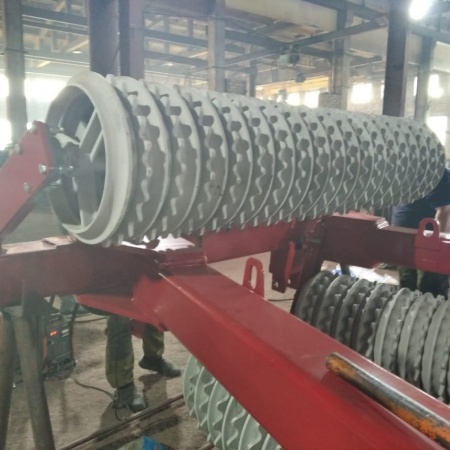

5. Биметаллический диск рабочего органа диаметром 500мм с клинчатым срезом наружной оси является идеальным исполнением для любых полевых работ, связанных с прикатыванием, таких как предпосевная обработка, прикатывание после посевов и по всходам. Данное исполнение дисков наилучшим образом избавляется от комьев на поле, так же имеет правильное пятно контакта для ровного по всей площади обработки уплотнении почвы.
6. Рама катка изготовлена из профильной трубы 150×100×8мм. Рама катка и установленные на ней пластины, изготовлены из высокопрочной конструкционной стали марки 09Г2С.

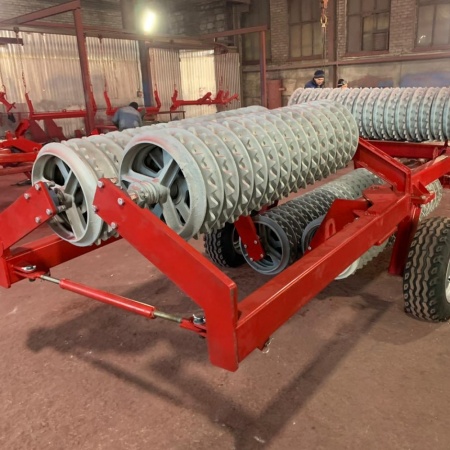

Все рабочие органы катков являются сменными и устанавливаются на одну и ту же раму. Конструкция обеспечивает возможность как раскладывание катка в рабочее положение, так и складывание в транспортное. Для предотвращения возможности самораскладывания, в транспортном положении сложенная рама фиксируется зацепом.

Для опрокидывания катка при переводе его в рабочее или транспортное положение служит гидроцилиндр марки ГЦ80.40.630.930.00.40. Гидроцилиндр присоединяется к гидросистеме трактора с помощью двух гидрорукавов и разрывных быстро соединяющихся муфт. В комплект поставки катка разрывные муфты не входят!

Разрешенная транспортная ширина катка, позволяет безопасно транспортировать его по дорогам общего пользования.

Катки производятся в следующих вариантах: ККЗ Евро-6; ККЗ Евро-9,2; ККЗ Евро-10; ККЗ Евро-12.

Отличительные особенности

• Изготавливается из высокопрочной легированной стали 09Г2С.
• Исключительно эффективная обработка верхнего слоя почвы.
• Надежность в эксплуатации.
• Эргономичная конструкция.
• Безопасность применения.
• Длительный срок службы.
• Взвешенное сочетание цены и качества.
